Calcul de dévoiement pour conduits de fumée Double Paroi Isolé Duoten

Les tableaux ci-dessous donnent la correspondance entre la longueur entre deux coudes, le désaxage et la hauteur du dévoiement.

[{"code":"monsieurbiz.html","data":{"content":" "}}]

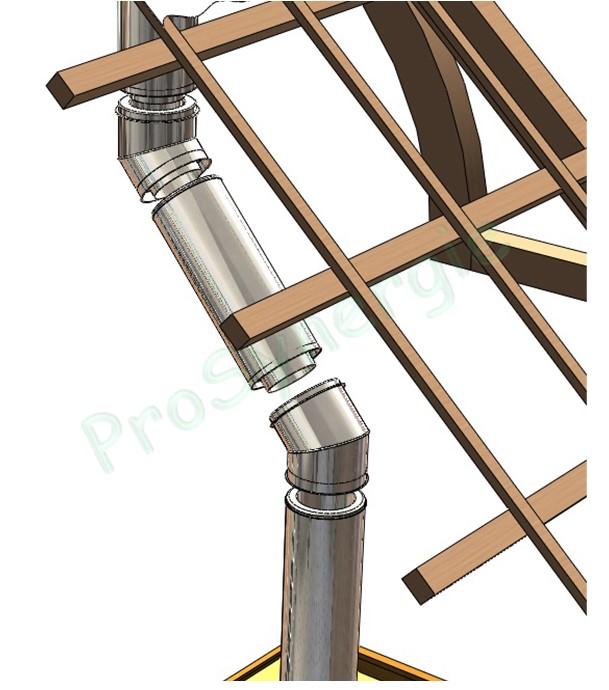

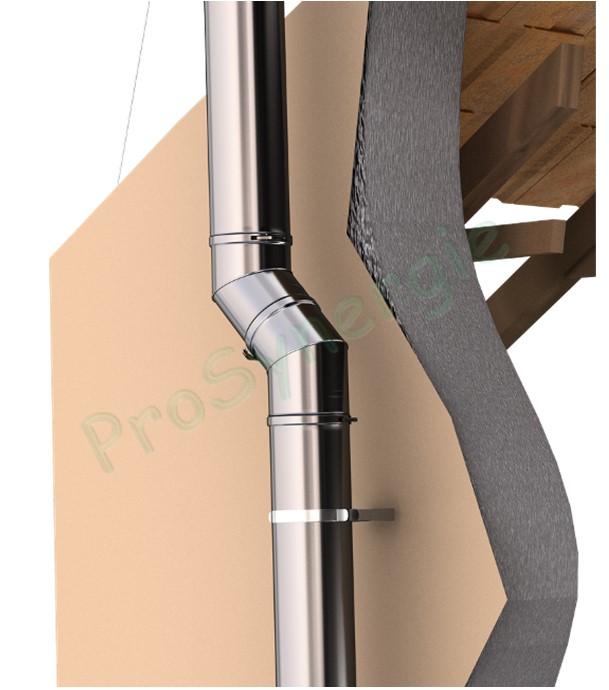

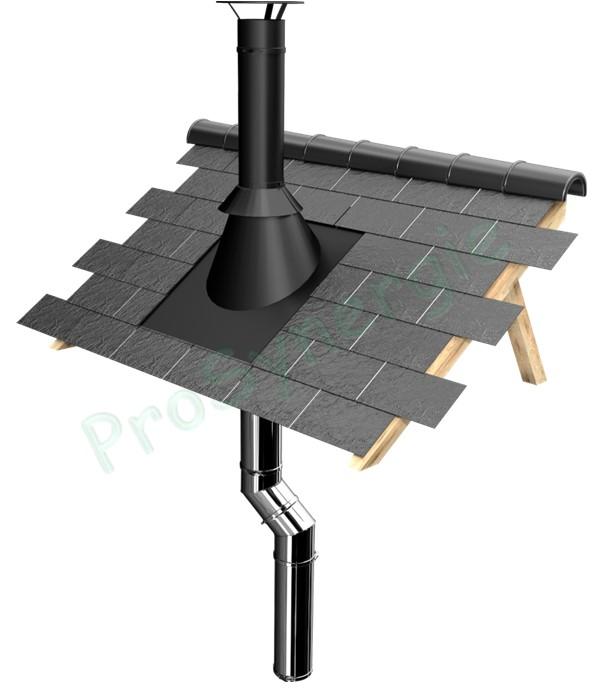

Définition des cotes

Désaxage (Ha)

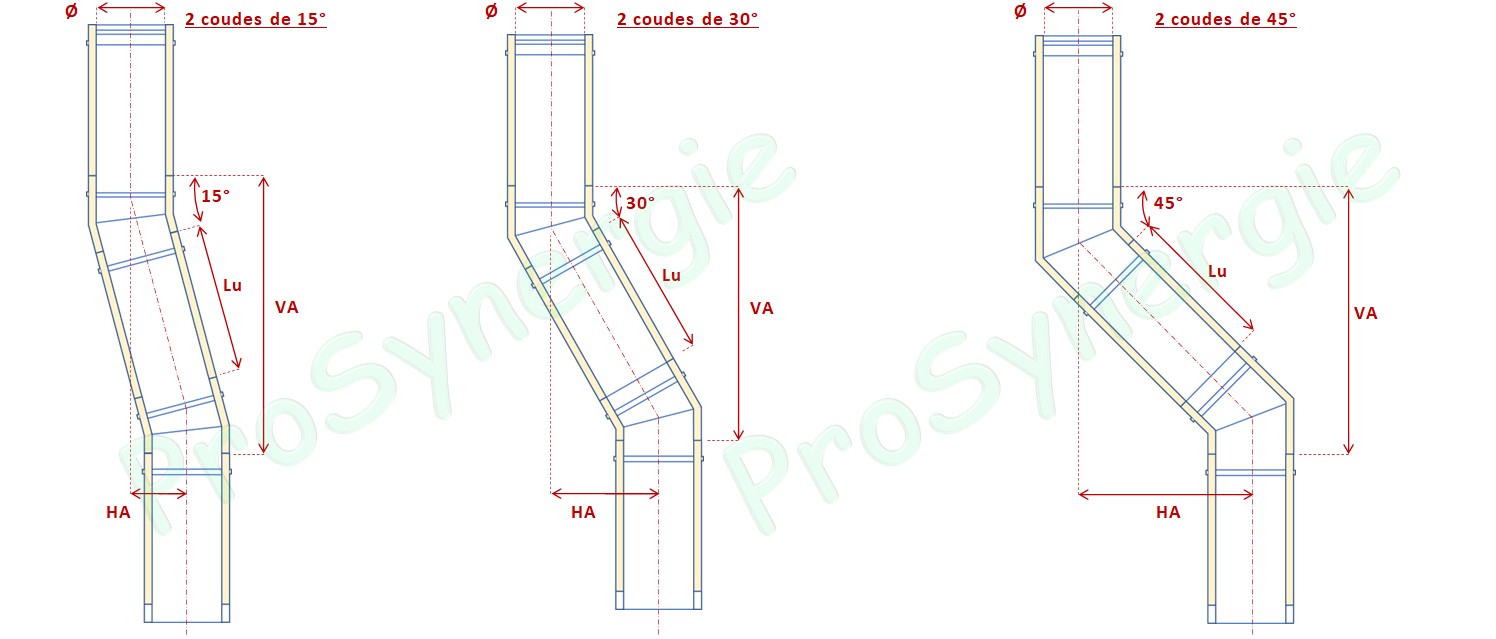

Voir le schéma. Le désaxage correspond au décalage horizontal entre l'axe du tubage de conduit de fumée en partie supérieure des deux coudes et celui de la partie inférieure.

Hauteur du dévoiement (Va)

Voir le schéma. Correspond à la hauteur utile (hors emboîtement) des deux coudes de conduits de fumée et des éléments droits intercalés entre ces deux coudes.

Longueur Utile des éléments droits (Lu)

Voir le schéma. Correspond à la somme des longueurs utiles des différents éléments droits intercalés entre les deux coudes.

Cotes des dévoiements

Les cotes sont données en mm.

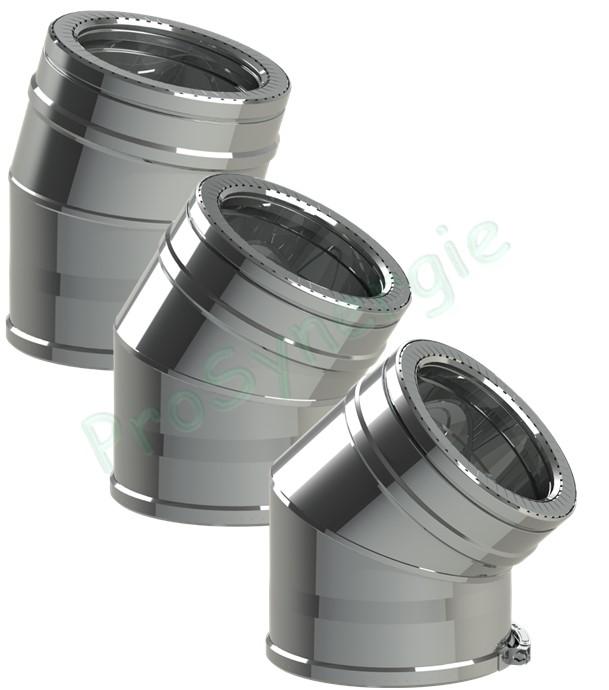

Vous trouverez ici les cotes pour les dévoiements avec deux coudes à 15, 30 ou 45° :

Longueurs et quantité			Lu	2 coudes à 15°		2 coudes à 30°		2 coudes à 45°
Longueur 25 cm, soit lg utile de	Longueur 50cm, soit lg utile de	Longueur 100cm, soit lg utile de		du Ø 80 au Ø 250		du Ø 80 au Ø 250		du Ø 80 au Ø 150		du Ø 180 au Ø 250
194	444	944		Ha	Va	Ha	Va	Ha	Va	Ha	Va
			0	50	378	95	353	135	324	191	460
1			194	100	565	192	521	272	461	328	597
2			388	150	753	289	689	409	598	465	734
	1		444	165	807	317	738	449	638	505	774
3			582	201	940	386	857	547	736	603	872
1	1		638	215	994	414	906	586	775	642	911
4			776	251	1128	483	1025	684	873	740	1009
2	1		832	265	1182	511	1074	723	912	779	1048
	2		888	280	1236	539	1122	763	952	819	1088
		1	944	294	1290	567	1171	803	992	859	1128
3	1		1026	316	1369	608	1242	860	1049	916	1185
1	2		1082	330	1423	636	1290	900	1089	956	1225
1		1	1138	345	1477	664	1339	940	1129	996	1265
4	1		1220	366	1556	705	1410	998	1187	1054	1323
2	2		1276	380	1611	733	1458	1037	1226	1093	1362
2		1	1332	395	1665	761	1507	1077	1266	1133	1402
	1	1	1388	409	1719	789	1555	1116	1305	1172	1441
3	2		1470	430	1798	830	1626	1174	1363	1230	1499
3		1	1526	445	1852	858	1675	1214	1403	1270	1539
1	1	1	1582	459	1906	886	1723	1254	1443	1310	1579
4	2		1664	481	1985	927	1794	1312	1501	1368	1637
4		1	1720	495	2039	955	1843	1351	1540	1407	1676
2	1	1	1776	510	2093	983	1891	1391	1580	1447	1716
	2	1	1832	524	2148	1011	1940	1430	1619	1486	1755
		2	1888	539	2202	1039	1988	1470	1659	1526	1795
3	1	1	1970	560	2281	1080	2059	1528	1717	1584	1853
1	2	1	2026	574	2335	1108	2108	1568	1757	1624	1893
1		2	2082	589	2389	1136	2156	1607	1796	1663	1932
4	1	1	2164	610	2468	1177	2227	1665	1854	1721	1990
2	2	1	2220	625	2522	1205	2276	1705	1894	1761	2030
	3	1	2276	639	2576	1233	2324	1744	1933	1800	2069
	1	2	2332	654	2631	1261	2373	1784	1973	1840	2109
3	2	1	2414	675	2710	1302	2444	1842	2031	1898	2167
3		2	2470	689	2764	1330	2492	1882	2071	1938	2207
1	1	2	2526	704	2818	1358	2541	1921	2110	1977	2246
4	2	1	2608	725	2897	1399	2612	1979	2168	2035	2304
2	3	1	2664	739	2951	1427	2660	2019	2208	2075	2344
2	1	2	2720	754	3005	1455	2709	2058	2247	2114	2383
	2	2	2776	768	3059	1483	2757	2098	2287	2154	2423
		3	2832	783	3114	1511	2806	2138	2327	2194	2463
