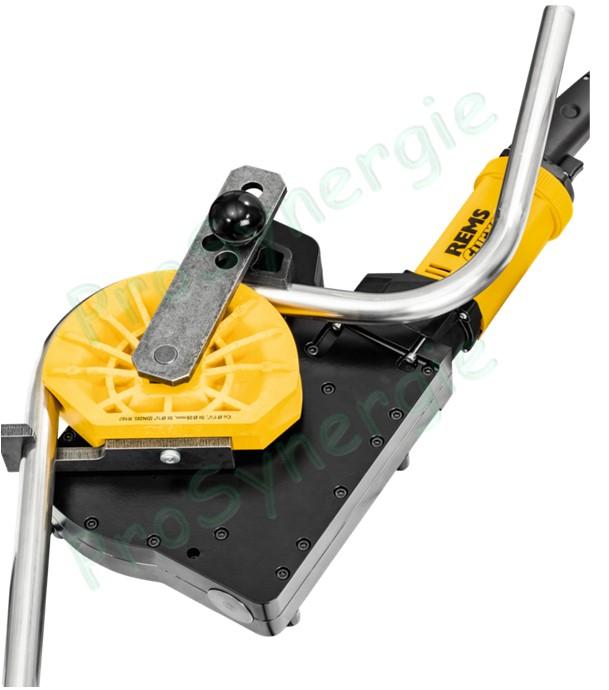

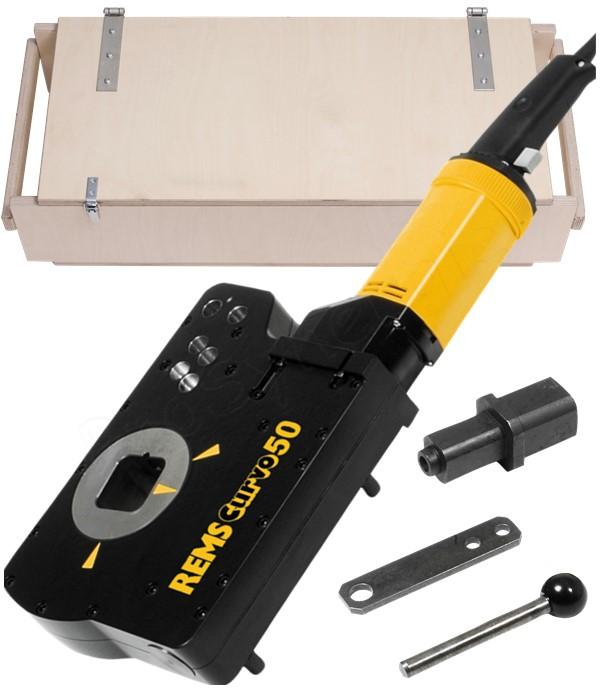

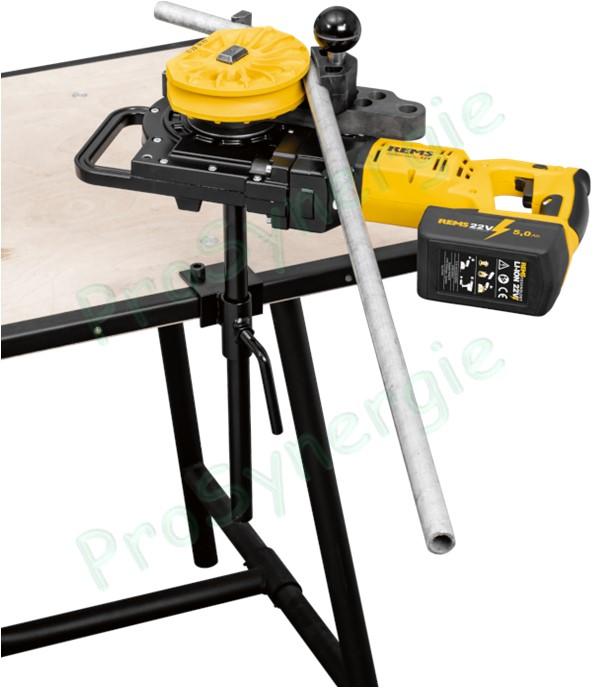

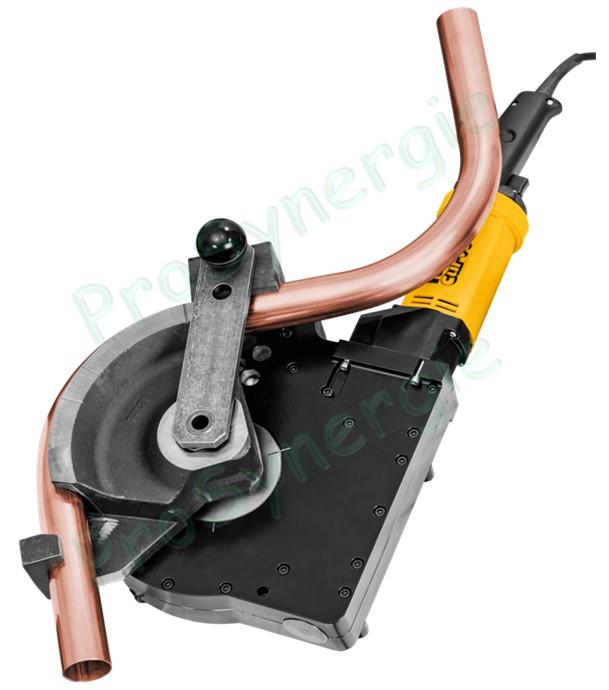

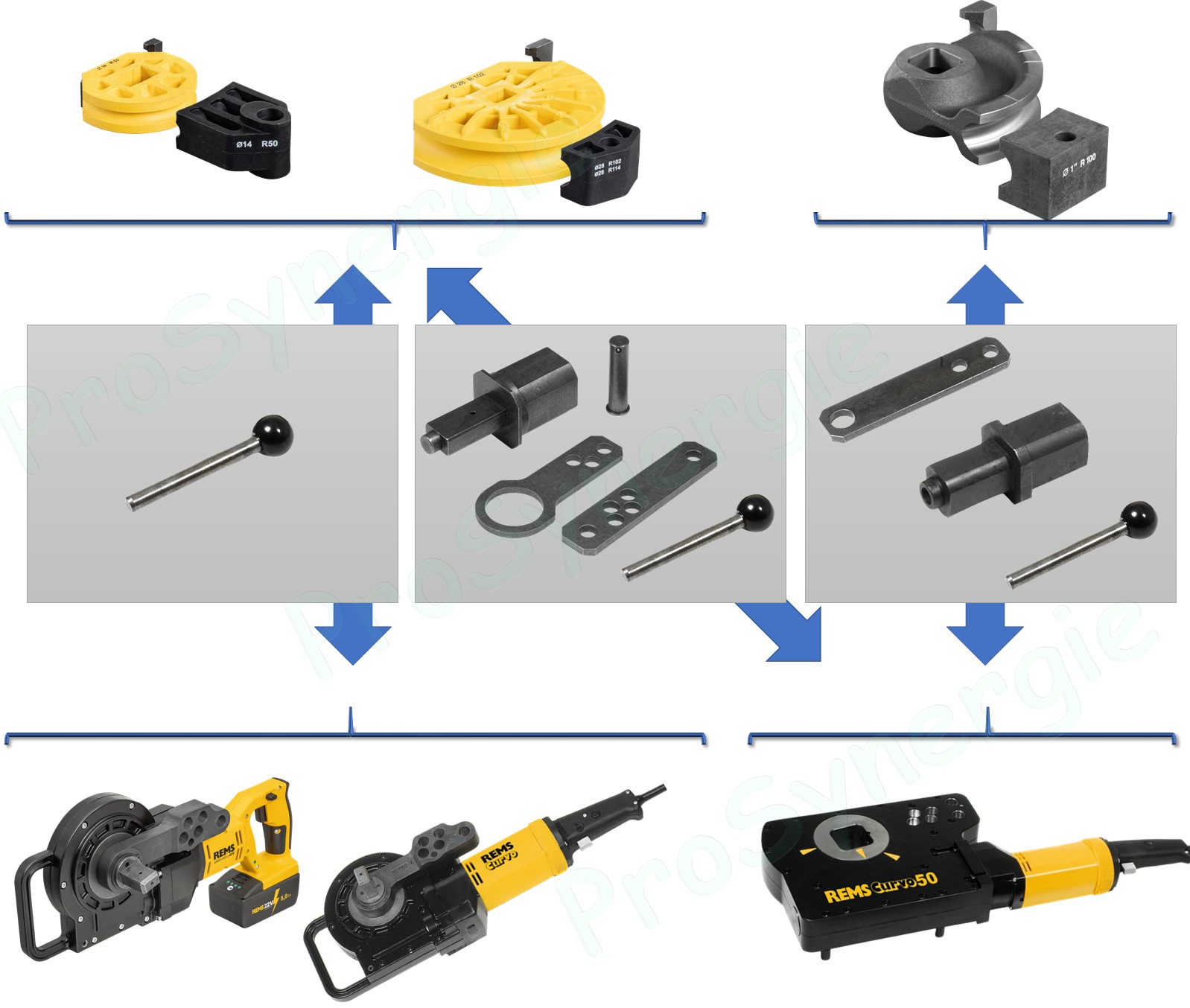

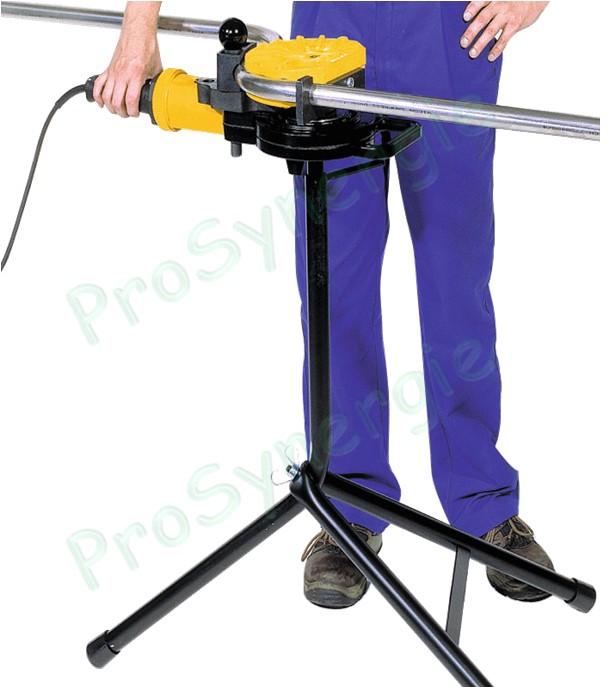

Présentation des difféntes formes de cintrage avec une cintreuse électrique REMS, en fonction du diamètre du tube. Ce tableau est suceptible d'évolution de la part du fabricant. La version officielle est disponible sur le site de Rems.
| Référence | Diamètre du tube | Rayon de cintrage (mm) | Cote "X" en mm | ||
| Ø mm | Ø pouce | pour un angle de 90° | pour un angle de 45° | ||
| REM581400 | 10 | 40 | 45 | 20 | |
| REM581410 | 12 | 45 | 49 | 22 | |
| REM581420 | 14 | 1/4' (DN 6) | 50 | 53 | 23 |
| REM581430 | 15 | 55 | 56 | 25 | |
| REM581440 | 16 | 60 | 62 | 28 | |
| REM581110 | 17 | 56 | 60 | 27 | |
| REM581450 | 18 | 3/8' (DN 10) | 70 | 75 | 33 |
| REM581080 | 20 | 75 | 80 | 36 | |
| REM581480 | 21,3 | 1/2' (s = 1,6/2,0/2,6mm) | 103 | 110 | 50 |
| REM581460 | 22 | 1/2' (DN 15) | 77 | 81 | 36 |
| REM581470 | 22 | 1/2' (DN 15) | 88 | 91 | 41 |
| REM581130 | 24 | 75 | 85 | 38 | |
| REM581180 | 25 | 98 | 103 | 46 | |
| REM581270 | 26 | 98 | 108 | 49 | |
| REM581490 | 26,9 | 3/4' (s = 1,6/2,0/2,6) | 102 | 108 | 49 |
| REM581070 | 28 | 102 | 108 | 49 | |
| REM581260 | 28 | 3/4' (DN 20) | 102 | 110 | 50 |
| REM581310 | 28 | 3/4' (DN 20) | 114 | 120 | 54 |
| REM581150 | 30 | 98 | 105 | 47 | |
| REM581280 | 32 | 98 | 110 | 50 | |
| REM581320 | 32 | 114 | 121 | 54 | |
| REM581520 | 1' (DN 25) | 100 | 105 | 47 | |
| REM581520 | 33,7 | 1' (s = 1,6/2,0/2,6) | 100 | 105 | 47 |
| REM581500 | 35 | 100 | 105 | 47 | |
| REM581350 | 35 | 140 | 150 | 68 | |
| REM581330 | 40 | 140 | 148 | 67 | |
| REM581510 | 42 | 140 | 155 | 70 | |
| REM581530 | 42,4 | 1'1/4 (DN 32) | 140 | 150 | 68 |
| REM581530 | 42,4 | 1'1/4 (s = 2,0/2,6) | 140 | 150 | 68 |
| REM581540 | 50 | 135 | 143 | 64 | |
| REM581200 | 3/8' (9,5mm) | 43 | 48 | 22 | |
| REM581210 | 1/2' (12,7mm) | 52 | 60 | 27 | |
| REM581220 | 5/8' (15,9 mm) | 63 | 70 | 32 | |
| REM581230 | 3/4' (19,1 mm) | 75 | 82 | 37 | |
| REM581240 | 7/8' (22,2 mm) | 98 | 107 | 48 | |
| REM581370 | 1' (25,4 mm) | 101 | 112 | 50 | |
| REM581260 | 1'1/8 (28,6 mm) | 102 | 110 | 44 | |
| REM581380 | 1'1/8 (28,6 mm) | 115 | 117 | 53 | |
| REM581320 | 1'1/4 (31,8 mm) | 114 | 123 | 55 | |
| REM581390 | 1'1/4 (31,8 mm) | 133 | 145 | 65 | |
| REM581500 | 1'3/8 (34,9 mm) | 100 | 105 | 47 | |
| REM581350 | 1'3/8 (34,9 mm) | 140 | 150 | 68 | |
| REM581510 | 1'5/8 (41,3 mm) | 140 | 155 | 70 | |
Lorsque le cintre doit être réalisé en un endroit précis du tube, il faut, en fonction du diamètre du tube, prévoir une correction de la longueur.

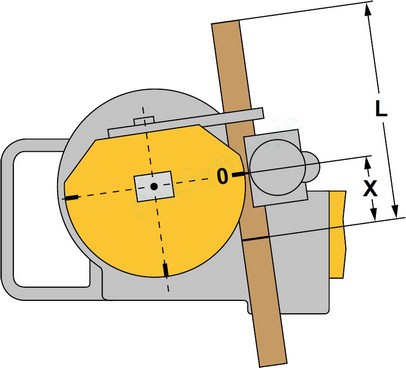

Pour un coude de 90° ou 45°, prendre en compte la correction X indiquée sur la figure ci-dessous.
Pour réaliser p. ex. un coude L=400 mm avec avec un rayon de cintrage de 77 mm sur un tube en diamètre 22, le repère doit être placé sur le tube à 319 mm. Ce trait sur le tube, doit alors être placé en face du repère 0 de la forme.
