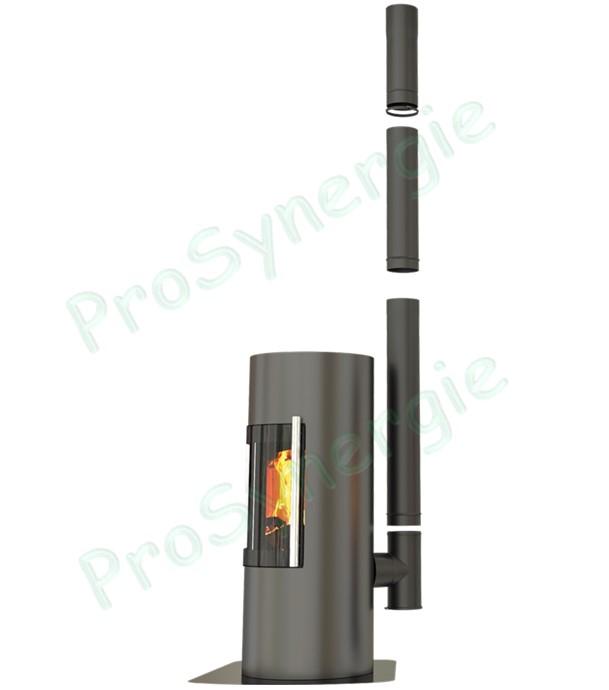

Tuyaux de poele émaillés - Cotes des éléments de conduit de raccordement et dimensions des déviations

Côtes des différents éléments de conduit de fumée émaillé et calcul des dévoiements

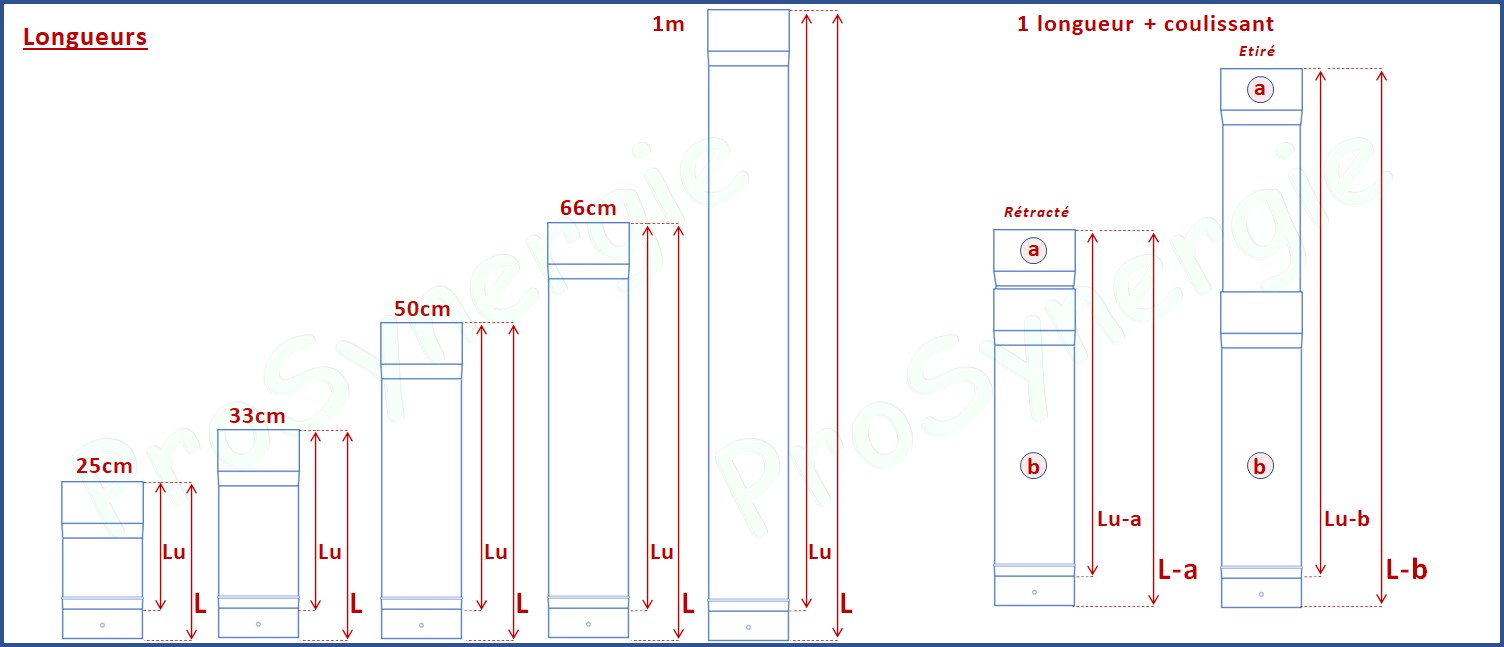

Longueurs de tuyaux de poêle émaillés

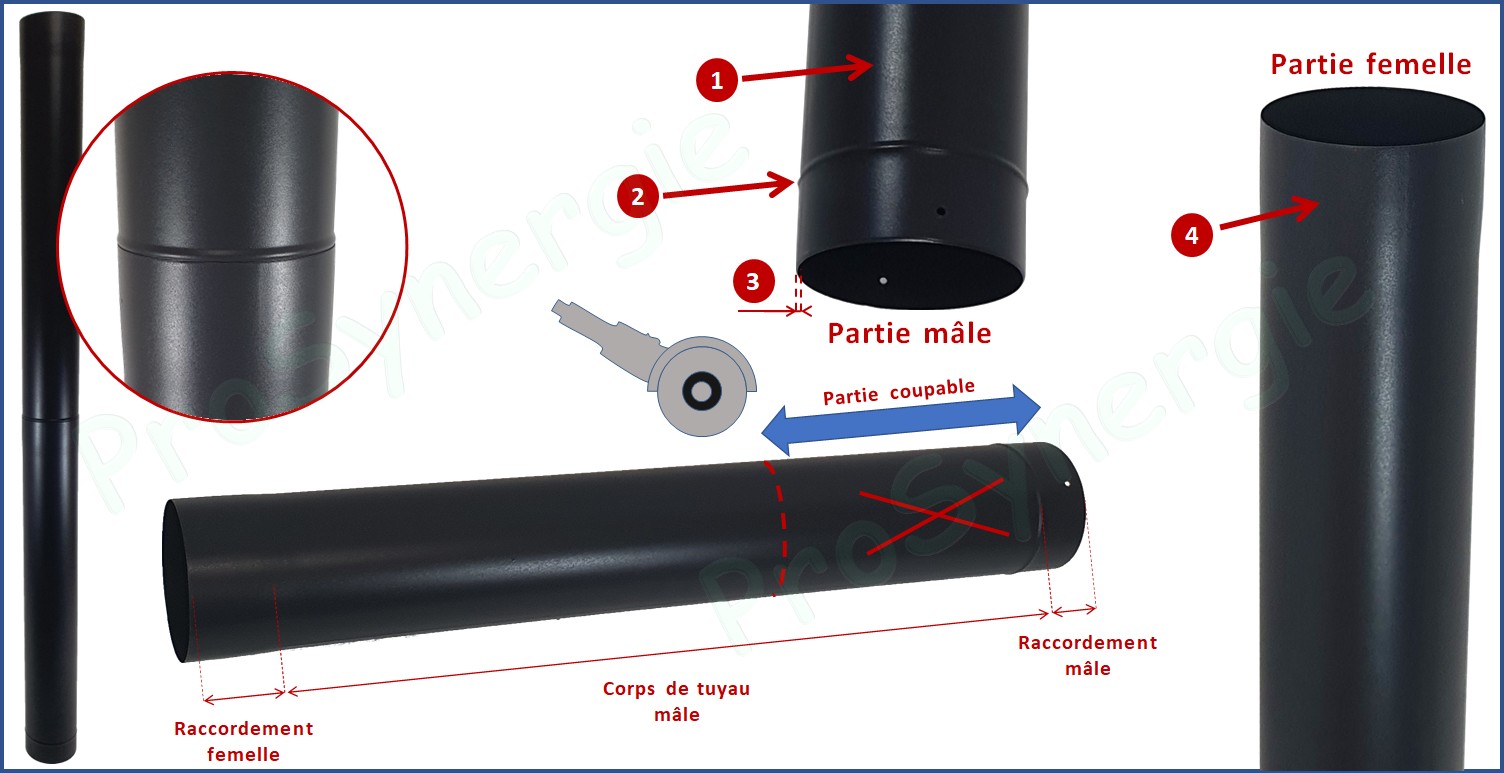

1 : Paroi émaillée extérieure / intérieure, comme tout le tube et les accessoires
2 : Butée de raccordement en partie mâle
3 : Epaisseur de la tôle d'acier : 0,7 mm - Attention, la résistance à la corrosion du tube ne dépend pas de son épaisseur mais de la qualité et du procédé d'émaillage utilisés.
4 : Emboîtement Femelle sur une longueur de 6 cm.

Avantage de l'émaillage TEN par bain et cuisson :

L’acier émaillé résiste aux rayures, à l’abrasion, aux impacts et à l’usure. De plus celui-ci présente une excellente stabilité thermique (+ de 500°).
Une exposition aux flammes et à de fortes chaleurs ne provoque aucune altération et n’émet aucune fumée toxique.

	25 cm	33 cm	50 cm	66 cm	1 m
L	250	330	500	660	1000
Lu	190	270	440	600	940

Cotes (Lu - Longueur utile) pour un assemblage d'un tuyau émaillé coulissant de 50cm et un tuyau émaillé d'une longueur de 33, 50, 66 cm ou 1 m.

coulissant 50cm + ...	33 cm	50 cm	66 cm	1 m
Lu-a	440	500	660	1000
Lu-b	690	860	1020	1360

Pour assurer la stabilité du conduit émaillé, respecter un emboîtement minimum de 80 mm.

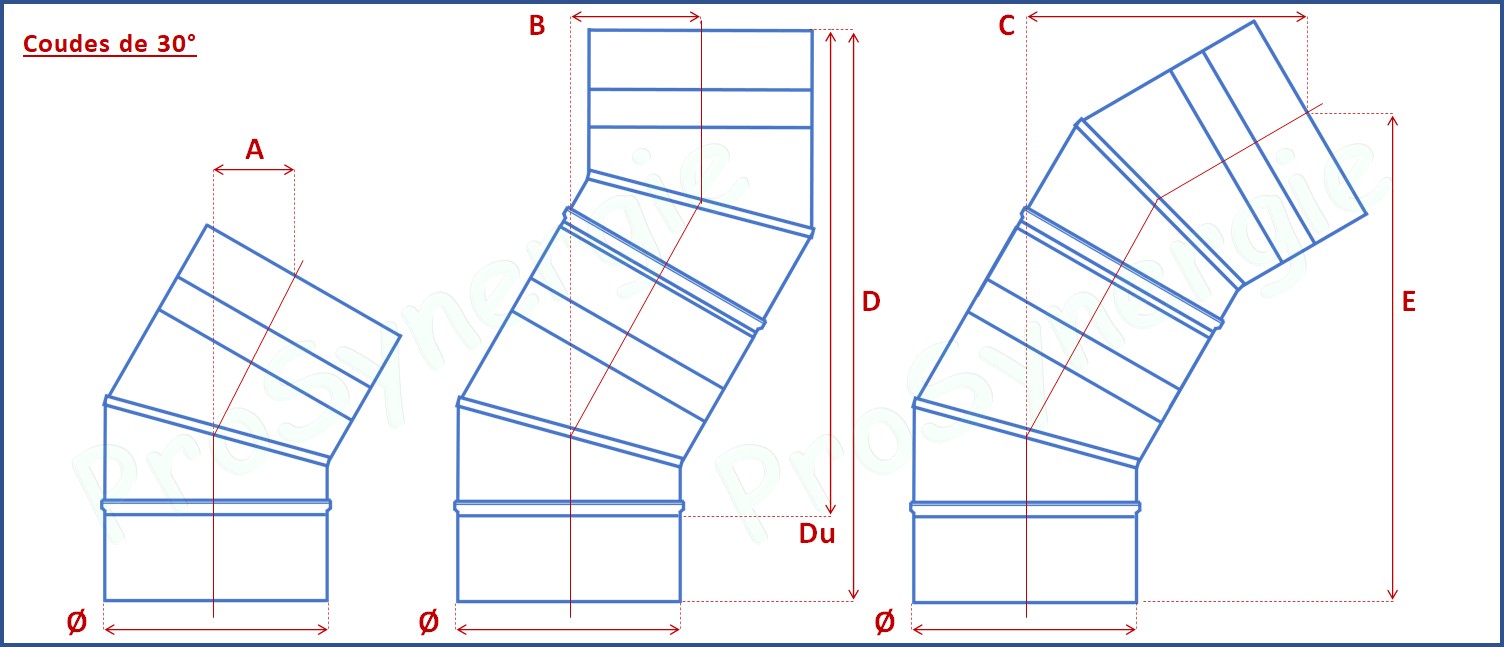

Coude émaillé à 30°

Ø	97	111	125	130	139	150	153	180	200
A			60	60	60	50	60	60	60
B			90	90	90	90	90	90	90
C			194	200	200	190	194	194	194
D			410	400	400	410	396	396	396
Du			350	340	340	350	336	336	336
E			350	340	340	355	336	336	336

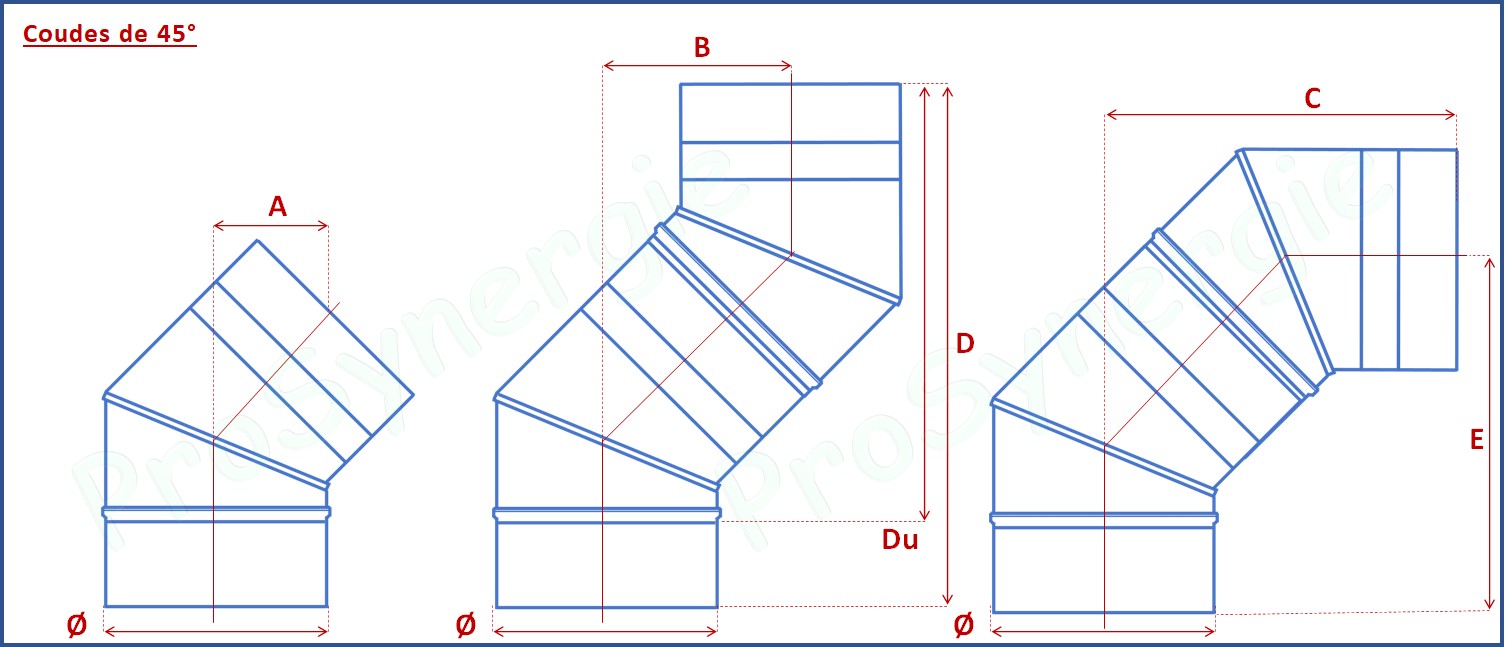

Coude émaillé à 45°

Ø	97	111	125	130	139	150	153	180	200
A	75	70		75	75	85	85	85	85
B	110	120		130	130	125	125	128	128
C	210	230		245	245	260	260	248	248
D	310	330		370	370	380	380	368	368
Du	250	270		310	310	320	320	308	308
E	210	230		245	245	260	260

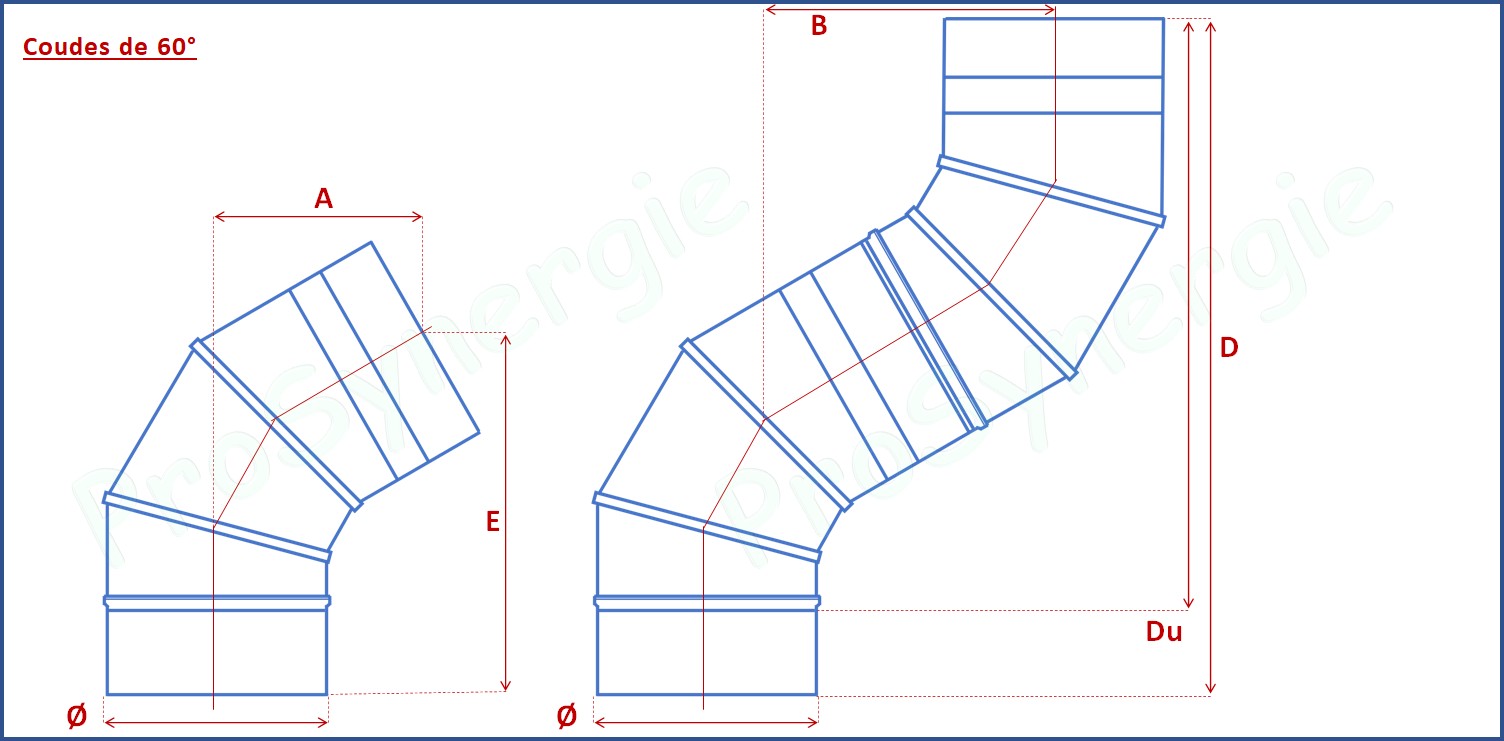

Coude émaillé à 60°

Ø	97	111	125	130	139	150	153	180	200
A	115	130	140	145		145	145	155	155
B	180	200	230	240		240	240	245	245
C
D	375	380	460	500		500	470	470	490
Du	315	320	400	440		440	410	410	430
E		215

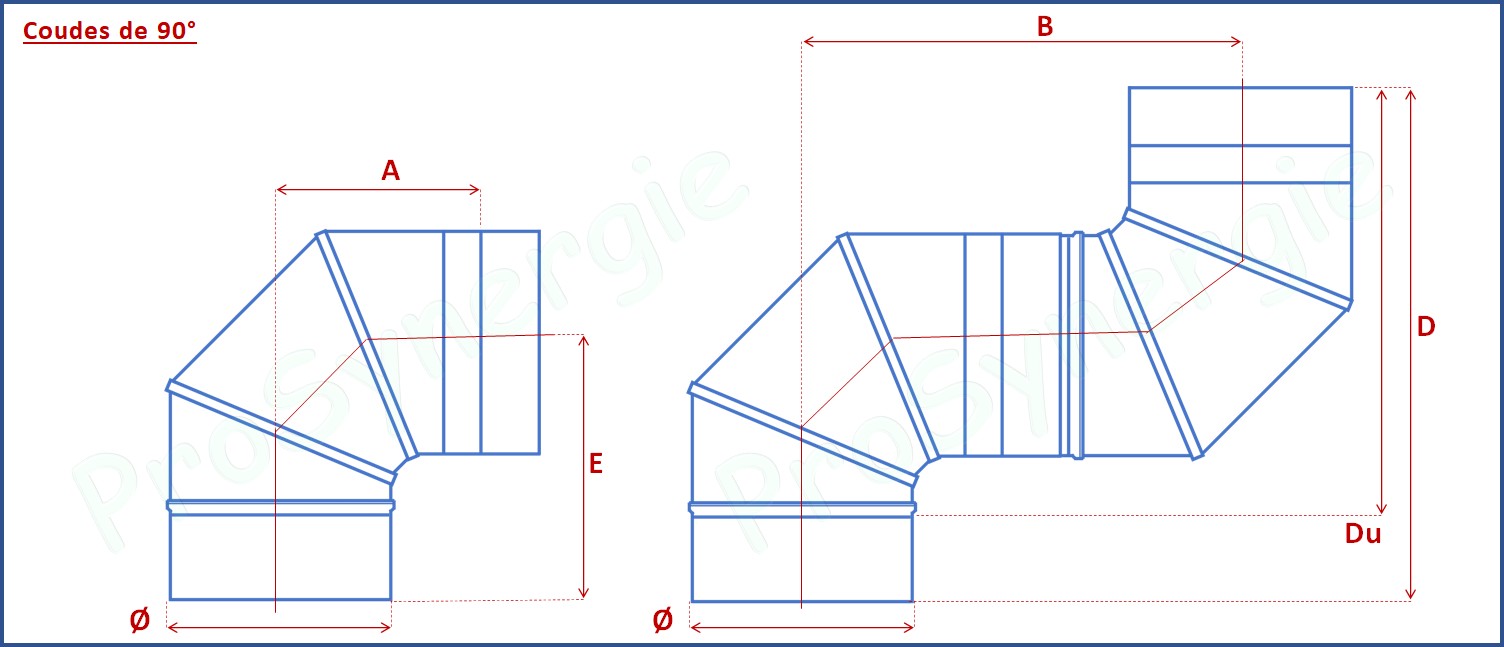

Coude émaillé à 90°

Ø	97	111	125	130	139	150	153	180	200
A	140	140		190	190	190		200	201
B	220	230		320	320	325		350	345
C
D	270	280		305	395	390		400	410
Du	210	220		245	335	330		340	350
E	140	140		190	190	190		200	201

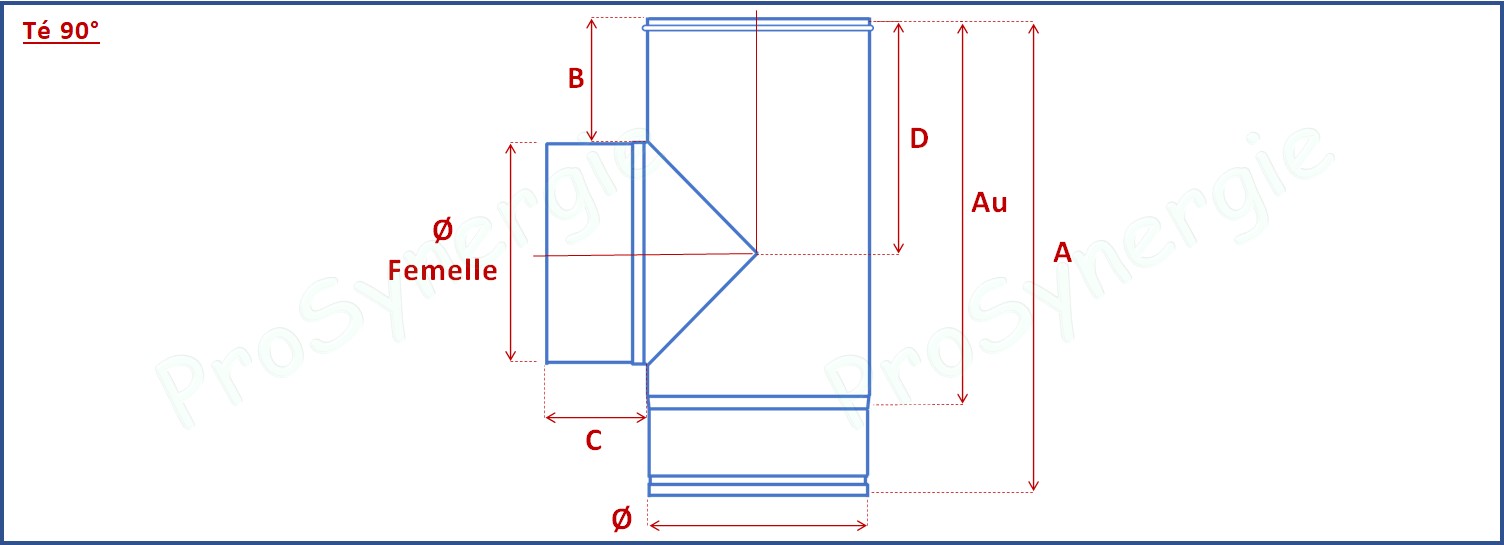

Té émaillé

Ø	97	111	125	130	139	150	153	180	200
A	300	300	300	300	300	300	300	380	380
Au	240	240	240	240	240	240	240	320	320
B	100	100	90	85	80	75	70	95	85
C	70	70	75	75	75	75	75	75	75
D	149	156	153	150	150	150	147	185	185

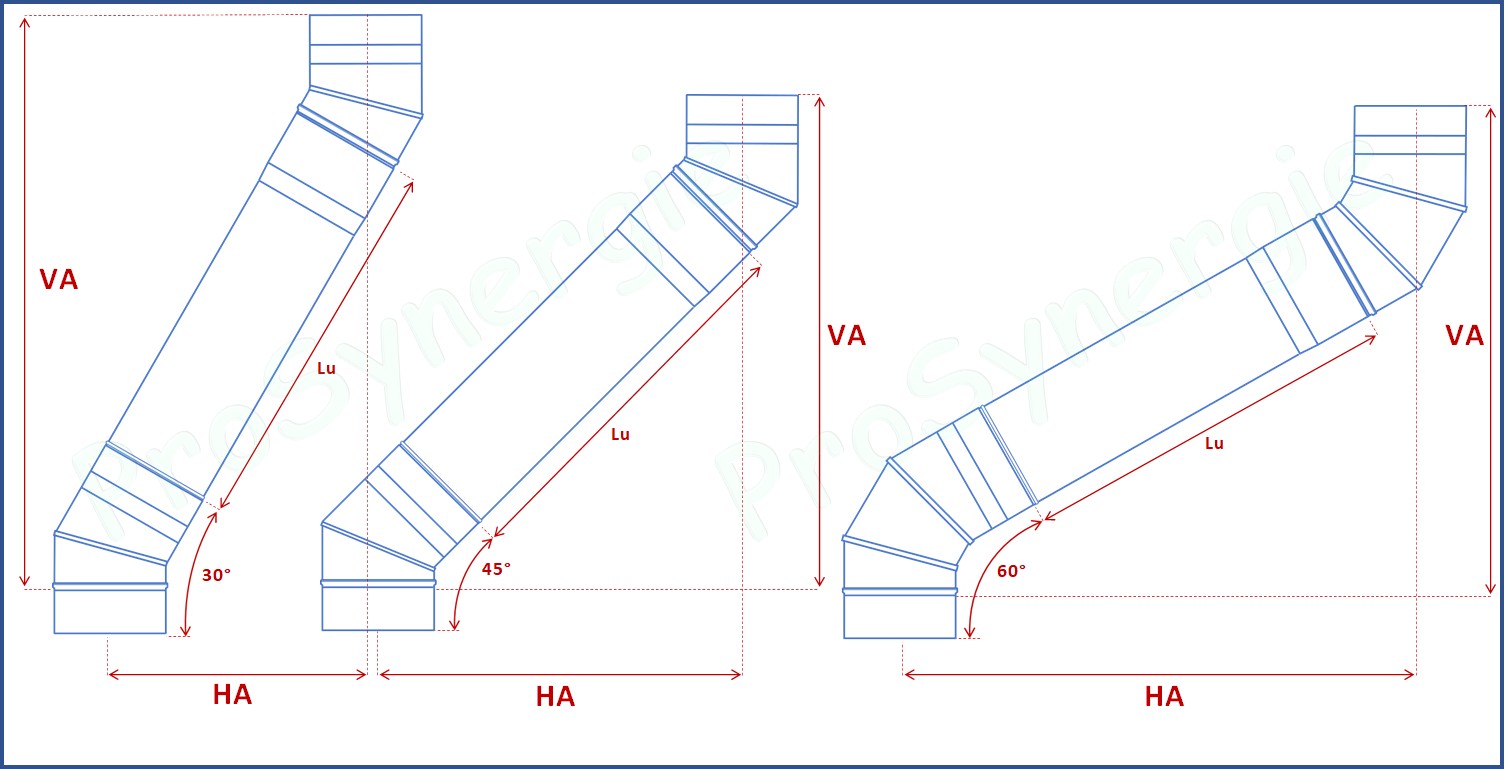

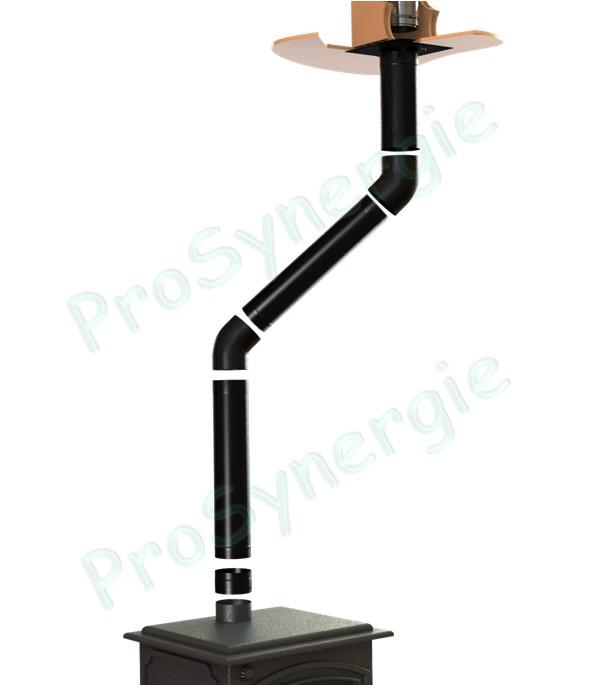

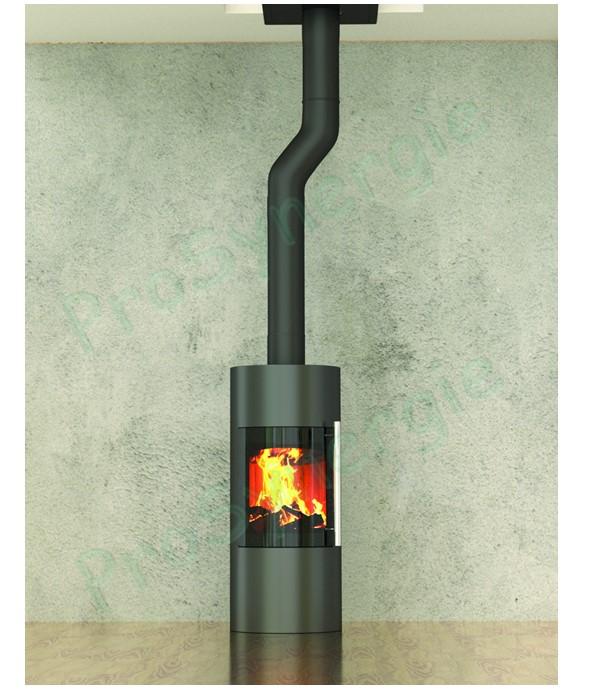

Dévoiement avec 2 coudes de 30, 45 ou 60°et différentes longueurs intercalées de tuyaux de poêle émaillés

Dévoiement avec 2 coudes de 30°

Longueurs et quantité					Lu	Ø
25 cm	33 cm	50 cm	66 cm	1 m		Ø
soit une longueur utile						97		111		125		130		139		150		153		180		200
190	270	440	600	940		HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA
					0					90	350	90	340	90	340	90	350	90	336	90	336	90	336
1					190					185	515	185	505	185	505	185	515	185	501	185	501	185	501
	1				270					225	584	225	574	225	574	225	584	225	570	225	570	225	570
2					380					280	679	280	669	280	669	280	679	280	665	280	665	280	665
		1			440					310	731	310	721	310	721	310	731	310	717	310	717	310	717
1	1				460					320	748	320	738	320	738	320	748	320	734	320	734	320	734
	2				540					360	818	360	808	360	808	360	818	360	804	360	804	360	804
3					570					375	844	375	834	375	834	375	844	375	830	375	830	375	830
			1		600					390	870	390	860	390	860	390	870	390	856	390	856	390	856
1		1			630					405	896	405	886	405	886	405	896	405	882	405	882	405	882
	1	1			710					445	965	445	955	445	955	445	965	445	951	445	951	445	951
1	2				730					455	982	455	972	455	972	455	982	455	968	455	968	455	968
	3				810					495	1051	495	1041	495	1041	495	1051	495	1037	495	1037	495	1037
	1		1		870					525	1103	525	1093	525	1093	525	1103	525	1089	525	1089	525	1089
		2			880					530	1112	530	1102	530	1102	530	1112	530	1098	530	1098	530	1098
1	1	1			900					540	1129	540	1119	540	1119	540	1129	540	1115	540	1115	540	1115
2	2				920					550	1147	550	1137	550	1137	550	1147	550	1133	550	1133	550	1133
				1	940					560	1164	560	1154	560	1154	560	1164	560	1150	560	1150	560	1150
	2	1			980					580	1199	580	1189	580	1189	580	1199	580	1185	580	1185	580	1185
2	1	1			1090					635	1294	635	1284	635	1284	635	1294	635	1280	635	1280	635	1280
1				1	1130					655	1329	655	1319	655	1319	655	1329	655	1315	655	1315	655	1315
	1			1	1210					695	1398	695	1388	695	1388	695	1398	695	1384	695	1384	695	1384
2				1	1320					750	1493	750	1483	750	1483	750	1493	750	1479	750	1479	750	1479
		1		1	1380					780	1545	780	1535	780	1535	780	1545	780	1531	780	1531	780	1531
1	1			1	1400					790	1562	790	1552	790	1552	790	1562	790	1548	790	1548	790	1548
	2			1	1480					830	1632	830	1622	830	1622	830	1632	830	1618	830	1618	830	1618
3				1	1510					845	1658	845	1648	845	1648	845	1658	845	1644	845	1644	845	1644
			1	1	1540					860	1684	860	1674	860	1674	860	1684	860	1670	860	1670	860	1670
1		1		1	1570					875	1710	875	1700	875	1700	875	1710	875	1696	875	1696	875	1696
	1	1		1	1650					915	1779	915	1769	915	1769	915	1779	915	1765	915	1765	915	1765
1	2			1	1670					925	1796	925	1786	925	1786	925	1796	925	1782	925	1782	925	1782
	3			1	1750					965	1866	965	1856	965	1856	965	1866	965	1852	965	1852	965	1852
	1		1	1	1810					995	1918	995	1908	995	1908	995	1918	995	1904	995	1904	995	1904
		2		1	1820					1000	1926	1000	1916	1000	1916	1000	1926	1000	1912	1000	1912	1000	1912
1	1	1		1	1840					1010	1943	1010	1933	1010	1933	1010	1943	1010	1929	1010	1929	1010	1929
2	2			1	1860					1020	1961	1020	1951	1020	1951	1020	1961	1020	1947	1020	1947	1020	1947
				2	1880					1030	1978	1030	1968	1030	1968	1030	1978	1030	1964	1030	1964	1030	1964
	2	1		1	1920					1050	2013	1050	2003	1050	2003	1050	2013	1050	1999	1050	1999	1050	1999
2	1	1		1	2030					1105	2108	1105	2098	1105	2098	1105	2108	1105	2094	1105	2094	1105	2094
1				2	2070					1125	2143	1125	2133	1125	2133	1125	2143	1125	2129	1125	2129	1125	2129
	1			2	2150					1165	2212	1165	2202	1165	2202	1165	2212	1165	2198	1165	2198	1165	2198
2				2	2260					1220	2307	1220	2297	1220	2297	1220	2307	1220	2293	1220	2293	1220	2293
		1		2	2320					1250	2359	1250	2349	1250	2349	1250	2359	1250	2345	1250	2345	1250	2345
1	1			2	2340					1260	2376	1260	2366	1260	2366	1260	2376	1260	2362	1260	2362	1260	2362
	2			2	2420					1300	2446	1300	2436	1300	2436	1300	2446	1300	2432	1300	2432	1300	2432
3				2	2450					1315	2472	1315	2462	1315	2462	1315	2472	1315	2458	1315	2458	1315	2458
			1	2	2480					1330	2498	1330	2488	1330	2488	1330	2498	1330	2484	1330	2484	1330	2484
1		1		2	2510					1345	2524	1345	2514	1345	2514	1345	2524	1345	2510	1345	2510	1345	2510
	1	1		2	2590					1385	2593	1385	2583	1385	2583	1385	2593	1385	2579	1385	2579	1385	2579
1	2			2	2610					1395	2610	1395	2600	1395	2600	1395	2610	1395	2596	1395	2596	1395	2596
	3			2	2690					1435	2680	1435	2670	1435	2670	1435	2680	1435	2666	1435	2666	1435	2666
	1		1	2	2750					1465	2732	1465	2722	1465	2722	1465	2732	1465	2718	1465	2718	1465	2718
		2		2	2760					1470	2740	1470	2730	1470	2730	1470	2740	1470	2726	1470	2726	1470	2726
1	1	1		2	2780					1480	2758	1480	2748	1480	2748	1480	2758	1480	2744	1480	2744	1480	2744
2	2			2	2800					1490	2775	1490	2765	1490	2765	1490	2775	1490	2761	1490	2761	1490	2761
				3	2820					1500	2792	1500	2782	1500	2782	1500	2792	1500	2778	1500	2778	1500	2778
	2	1		2	2860					1520	2827	1520	2817	1520	2817	1520	2827	1520	2813	1520	2813	1520	2813
2	1	1		2	2970					1575	2922	1575	2912	1575	2912	1575	2922	1575	2908	1575	2908	1575	2908

Dévoiement avec 2 coudes de 45°

Longueurs et quantité					Lu	Ø
25 cm	33 cm	50 cm	66 cm	1 m		Ø
soit une longueur utile						97		111		125		130		139		150		153		180		200
190	270	440	600	940		HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA
					0	110	250	120	270			130	310	130	310	125	320	125	320	128	308	128	308
1					190	244	384	254	404			264	444	264	444	259	454	259	454	262	442	262	442
	1				270	301	441	311	461			321	501	321	501	316	511	316	511	319	499	319	499
2					380	379	519	389	539			399	579	399	579	394	589	394	589	397	577	397	577
		1			440	421	561	431	581			441	621	441	621	436	631	436	631	439	619	439	619
1	1				460	435	575	445	595			455	635	455	635	450	645	450	645	453	633	453	633
	2				540	492	632	502	652			512	692	512	692	507	702	507	702	510	690	510	690
3					570	513	653	523	673			533	713	533	713	528	723	528	723	531	711	531	711
			1		600	534	674	544	694			554	734	554	734	549	744	549	744	552	732	552	732
1		1			630	555	695	565	715			575	755	575	755	570	765	570	765	573	753	573	753
	1	1			710	612	752	622	772			632	812	632	812	627	822	627	822	630	810	630	810
1	2				730	626	766	636	786			646	826	646	826	641	836	641	836	644	824	644	824
	3				810	683	823	693	843			703	883	703	883	698	893	698	893	701	881	701	881
	1		1		870	725	865	735	885			745	925	745	925	740	935	740	935	743	923	743	923
		2			880	732	872	742	892			752	932	752	932	747	942	747	942	750	930	750	930
1	1	1			900	746	886	756	906			766	946	766	946	761	956	761	956	764	944	764	944
2	2				920	761	901	771	921			781	961	781	961	776	971	776	971	779	959	779	959
				1	940	775	915	785	935			795	975	795	975	790	985	790	985	793	973	793	973
	2	1			980	803	943	813	963			823	1003	823	1003	818	1013	818	1013	821	1001	821	1001
2	1	1			1090	881	1021	891	1041			901	1081	901	1081	896	1091	896	1091	899	1079	899	1079
1				1	1130	909	1049	919	1069			929	1109	929	1109	924	1119	924	1119	927	1107	927	1107
	1			1	1210	966	1106	976	1126			986	1166	986	1166	981	1176	981	1176	984	1164	984	1164
2				1	1320	1043	1183	1053	1203			1063	1243	1063	1243	1058	1253	1058	1253	1061	1241	1061	1241
		1		1	1380	1086	1226	1096	1246			1106	1286	1106	1286	1101	1296	1101	1296	1104	1284	1104	1284
1	1			1	1400	1100	1240	1110	1260			1120	1300	1120	1300	1115	1310	1115	1310	1118	1298	1118	1298
	2			1	1480	1157	1297	1167	1317			1177	1357	1177	1357	1172	1367	1172	1367	1175	1355	1175	1355
3				1	1510	1178	1318	1188	1338			1198	1378	1198	1378	1193	1388	1193	1388	1196	1376	1196	1376
			1	1	1540	1199	1339	1209	1359			1219	1399	1219	1399	1214	1409	1214	1409	1217	1397	1217	1397
1		1		1	1570	1220	1360	1230	1380			1240	1420	1240	1420	1235	1430	1235	1430	1238	1418	1238	1418
	1	1		1	1650	1277	1417	1287	1437			1297	1477	1297	1477	1292	1487	1292	1487	1295	1475	1295	1475
1	2			1	1670	1291	1431	1301	1451			1311	1491	1311	1491	1306	1501	1306	1501	1309	1489	1309	1489
	3			1	1750	1347	1487	1357	1507			1367	1547	1367	1547	1362	1557	1362	1557	1365	1545	1365	1545
	1		1	1	1810	1390	1530	1400	1550			1410	1590	1410	1590	1405	1600	1405	1600	1408	1588	1408	1588
		2		1	1820	1397	1537	1407	1557			1417	1597	1417	1597	1412	1607	1412	1607	1415	1595	1415	1595
1	1	1		1	1840	1411	1551	1421	1571			1431	1611	1431	1611	1426	1621	1426	1621	1429	1609	1429	1609
2	2			1	1860	1425	1565	1435	1585			1445	1625	1445	1625	1440	1635	1440	1635	1443	1623	1443	1623
				2	1880	1439	1579	1449	1599			1459	1639	1459	1639	1454	1649	1454	1649	1457	1637	1457	1637
	2	1		1	1920	1468	1608	1478	1628			1488	1668	1488	1668	1483	1678	1483	1678	1486	1666	1486	1666
2	1	1		1	2030	1545	1685	1555	1705			1565	1745	1565	1745	1560	1755	1560	1755	1563	1743	1563	1743
1				2	2070	1574	1714	1584	1734			1594	1774	1594	1774	1589	1784	1589	1784	1592	1772	1592	1772
	1			2	2150	1630	1770	1640	1790			1650	1830	1650	1830	1645	1840	1645	1840	1648	1828	1648	1828
2				2	2260	1708	1848	1718	1868			1728	1908	1728	1908	1723	1918	1723	1918	1726	1906	1726	1906
		1		2	2320	1750	1890	1760	1910			1770	1950	1770	1950	1765	1960	1765	1960	1768	1948	1768	1948
1	1			2	2340	1765	1905	1775	1925			1785	1965	1785	1965	1780	1975	1780	1975	1783	1963	1783	1963
	2			2	2420	1821	1961	1831	1981			1841	2021	1841	2021	1836	2031	1836	2031	1839	2019	1839	2019
3				2	2450	1842	1982	1852	2002			1862	2042	1862	2042	1857	2052	1857	2052	1860	2040	1860	2040
			1	2	2480	1864	2004	1874	2024			1884	2064	1884	2064	1879	2074	1879	2074	1882	2062	1882	2062
1		1		2	2510	1885	2025	1895	2045			1905	2085	1905	2085	1900	2095	1900	2095	1903	2083	1903	2083
	1	1		2	2590	1941	2081	1951	2101			1961	2141	1961	2141	1956	2151	1956	2151	1959	2139	1959	2139
1	2			2	2610	1956	2096	1966	2116			1976	2156	1976	2156	1971	2166	1971	2166	1974	2154	1974	2154
	3			2	2690	2012	2152	2022	2172			2032	2212	2032	2212	2027	2222	2027	2222	2030	2210	2030	2210
	1		1	2	2750	2055	2195	2065	2215			2075	2255	2075	2255	2070	2265	2070	2265	2073	2253	2073	2253
		2		2	2760	2062	2202	2072	2222			2082	2262	2082	2262	2077	2272	2077	2272	2080	2260	2080	2260
1	1	1		2	2780	2076	2216	2086	2236			2096	2276	2096	2276	2091	2286	2091	2286	2094	2274	2094	2274
2	2			2	2800	2090	2230	2100	2250			2110	2290	2110	2290	2105	2300	2105	2300	2108	2288	2108	2288
				3	2820	2104	2244	2114	2264			2124	2304	2124	2304	2119	2314	2119	2314	2122	2302	2122	2302
	2	1		2	2860	2132	2272	2142	2292			2152	2332	2152	2332	2147	2342	2147	2342	2150	2330	2150	2330
2	1	1		2	2970	2210	2350	2220	2370			2230	2410	2230	2410	2225	2420	2225	2420	2228	2408	2228	2408

Dévoiement avec 2 coudes de 60°

Longueurs et quantité					Lu	Ø
25 cm	33 cm	50 cm	66 cm	1 m		Ø
soit une longueur utile						97		111		125		130		139		150		153		180		200
190	270	440	600	940		HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA	HA	VA
					0	180	315	200	320	230	400	240	440			240	440	240	410	245	410	245	430
1					190	345	410	365	415	395	495	405	535			405	535	405	505	410	505	410	525
	1				270	414	450	434	455	464	535	474	575			474	575	474	545	479	545	479	565
2					380	509	505	529	510	559	590	569	630			569	630	569	600	574	600	574	620
		1			440	561	535	581	540	611	620	621	660			621	660	621	630	626	630	626	650
1	1				460	578	545	598	550	628	630	638	670			638	670	638	640	643	640	643	660
	2				540	648	585	668	590	698	670	708	710			708	710	708	680	713	680	713	700
3					570	674	600	694	605	724	685	734	725			734	725	734	695	739	695	739	715
			1		600	700	615	720	620	750	700	760	740			760	740	760	710	765	710	765	730
1		1			630	726	630	746	635	776	715	786	755			786	755	786	725	791	725	791	745
	1	1			710	795	670	815	675	845	755	855	795			855	795	855	765	860	765	860	785
1	2				730	812	680	832	685	862	765	872	805			872	805	872	775	877	775	877	795
	3				810	881	720	901	725	931	805	941	845			941	845	941	815	946	815	946	835
	1		1		870	933	750	953	755	983	835	993	875			993	875	993	845	998	845	998	865
		2			880	942	755	962	760	992	840	1002	880			1002	880	1002	850	1007	850	1007	870
1	1	1			900	959	765	979	770	1009	850	1019	890			1019	890	1019	860	1024	860	1024	880
2	2				920	977	775	997	780	1027	860	1037	900			1037	900	1037	870	1042	870	1042	890
				1	940	994	785	1014	790	1044	870	1054	910			1054	910	1054	880	1059	880	1059	900
	2	1			980	1029	805	1049	810	1079	890	1089	930			1089	930	1089	900	1094	900	1094	920
2	1	1			1090	1124	860	1144	865	1174	945	1184	985			1184	985	1184	955	1189	955	1189	975
1				1	1130	1159	880	1179	885	1209	965	1219	1005			1219	1005	1219	975	1224	975	1224	995
	1			1	1210	1228	920	1248	925	1278	1005	1288	1045			1288	1045	1288	1015	1293	1015	1293	1035
2				1	1320	1323	975	1343	980	1373	1060	1383	1100			1383	1100	1383	1070	1388	1070	1388	1090
		1		1	1380	1375	1005	1395	1010	1425	1090	1435	1130			1435	1130	1435	1100	1440	1100	1440	1120
1	1			1	1400	1392	1015	1412	1020	1442	1100	1452	1140			1452	1140	1452	1110	1457	1110	1457	1130
	2			1	1480	1462	1055	1482	1060	1512	1140	1522	1180			1522	1180	1522	1150	1527	1150	1527	1170
3				1	1510	1488	1070	1508	1075	1538	1155	1548	1195			1548	1195	1548	1165	1553	1165	1553	1185
			1	1	1540	1514	1085	1534	1090	1564	1170	1574	1210			1574	1210	1574	1180	1579	1180	1579	1200
1		1		1	1570	1540	1100	1560	1105	1590	1185	1600	1225			1600	1225	1600	1195	1605	1195	1605	1215
	1	1		1	1650	1609	1140	1629	1145	1659	1225	1669	1265			1669	1265	1669	1235	1674	1235	1674	1255
1	2			1	1670	1626	1150	1646	1155	1676	1235	1686	1275			1686	1275	1686	1245	1691	1245	1691	1265
	3			1	1750	1696	1190	1716	1195	1746	1275	1756	1315			1756	1315	1756	1285	1761	1285	1761	1305
	1		1	1	1810	1748	1220	1768	1225	1798	1305	1808	1345			1808	1345	1808	1315	1813	1315	1813	1335
		2		1	1820	1756	1225	1776	1230	1806	1310	1816	1350			1816	1350	1816	1320	1821	1320	1821	1340
1	1	1		1	1840	1773	1235	1793	1240	1823	1320	1833	1360			1833	1360	1833	1330	1838	1330	1838	1350
2	2			1	1860	1791	1245	1811	1250	1841	1330	1851	1370			1851	1370	1851	1340	1856	1340	1856	1360
				2	1880	1808	1255	1828	1260	1858	1340	1868	1380			1868	1380	1868	1350	1873	1350	1873	1370
	2	1		1	1920	1843	1275	1863	1280	1893	1360	1903	1400			1903	1400	1903	1370	1908	1370	1908	1390
2	1	1		1	2030	1938	1330	1958	1335	1988	1415	1998	1455			1998	1455	1998	1425	2003	1425	2003	1445
1				2	2070	1973	1350	1993	1355	2023	1435	2033	1475			2033	1475	2033	1445	2038	1445	2038	1465
	1			2	2150	2042	1390	2062	1395	2092	1475	2102	1515			2102	1515	2102	1485	2107	1485	2107	1505
2				2	2260	2137	1445	2157	1450	2187	1530	2197	1570			2197	1570	2197	1540	2202	1540	2202	1560
		1		2	2320	2189	1475	2209	1480	2239	1560	2249	1600			2249	1600	2249	1570	2254	1570	2254	1590
1	1			2	2340	2206	1485	2226	1490	2256	1570	2266	1610			2266	1610	2266	1580	2271	1580	2271	1600
	2			2	2420	2276	1525	2296	1530	2326	1610	2336	1650			2336	1650	2336	1620	2341	1620	2341	1640
3				2	2450	2302	1540	2322	1545	2352	1625	2362	1665			2362	1665	2362	1635	2367	1635	2367	1655
			1	2	2480	2328	1555	2348	1560	2378	1640	2388	1680			2388	1680	2388	1650	2393	1650	2393	1670
1		1		2	2510	2354	1570	2374	1575	2404	1655	2414	1695			2414	1695	2414	1665	2419	1665	2419	1685
	1	1		2	2590	2423	1610	2443	1615	2473	1695	2483	1735			2483	1735	2483	1705	2488	1705	2488	1725
1	2			2	2610	2440	1620	2460	1625	2490	1705	2500	1745			2500	1745	2500	1715	2505	1715	2505	1735
	3			2	2690	2510	1660	2530	1665	2560	1745	2570	1785			2570	1785	2570	1755	2575	1755	2575	1775
	1		1	2	2750	2562	1690	2582	1695	2612	1775	2622	1815			2622	1815	2622	1785	2627	1785	2627	1805
		2		2	2760	2570	1695	2590	1700	2620	1780	2630	1820			2630	1820	2630	1790	2635	1790	2635	1810
1	1	1		2	2780	2588	1705	2608	1710	2638	1790	2648	1830			2648	1830	2648	1800	2653	1800	2653	1820
2	2			2	2800	2605	1715	2625	1720	2655	1800	2665	1840			2665	1840	2665	1810	2670	1810	2670	1830
				3	2820	2622	1725	2642	1730	2672	1810	2682	1850			2682	1850	2682	1820	2687	1820	2687	1840
	2	1		2	2860	2657	1745	2677	1750	2707	1830	2717	1870			2717	1870	2717	1840	2722	1840	2722	1860
2	1	1		2	2970	2752	1800	2772	1805	2802	1885	2812	1925			2812	1925	2812	1895	2817	1895	2817	1915

Ø	97	111	125	130	139	150	153	180	200
A			60	60	60	50	60	60	60
B			90	90	90	90	90	90	90
C			194	200	200	190	194	194	194
D			410	400	400	410	396	396	396
Du			350	340	340	350	336	336	336
E			350	340	340	355	336	336	336

Ø	97	111	125	130	139	150	153	180	200
A	75	70		75	75	85	85	85	85
B	110	120		130	130	125	125	128	128
C	210	230		245	245	260	260	248	248
D	310	330		370	370	380	380	368	368
Du	250	270		310	310	320	320	308	308
E	210	230		245	245	260	260

Ø	97	111	125	130	139	150	153	180	200
A	115	130	140	145		145	145	155	155
B	180	200	230	240		240	240	245	245
C
D	375	380	460	500		500	470	470	490
Du	315	320	400	440		440	410	410	430
E		215

Ø	97	111	125	130	139	150	153	180	200
A	140	140		190	190	190		200	201
B	220	230		320	320	325		350	345
C
D	270	280		305	395	390		400	410
Du	210	220		245	335	330		340	350
E	140	140		190	190	190		200	201

Ø	97	111	125	130	139	150	153	180	200
A	300	300	300	300	300	300	300	380	380
Au	240	240	240	240	240	240	240	320	320
B	100	100	90	85	80	75	70	95	85
C	70	70	75	75	75	75	75	75	75
D	149	156	153	150	150	150	147	185	185

Ø	97	111	125	130	139	150	153	180	200
A			60	60	60	50	60	60	60
B			90	90	90	90	90	90	90
C			194	200	200	190	194	194	194
D			410	400	400	410	396	396	396
Du			350	340	340	350	336	336	336
E			350	340	340	355	336	336	336

Ø	97	111	125	130	139	150	153	180	200
A	75	70		75	75	85	85	85	85
B	110	120		130	130	125	125	128	128
C	210	230		245	245	260	260	248	248
D	310	330		370	370	380	380	368	368
Du	250	270		310	310	320	320	308	308
E	210	230		245	245	260	260

Ø	97	111	125	130	139	150	153	180	200
A	115	130	140	145		145	145	155	155
B	180	200	230	240		240	240	245	245
C
D	375	380	460	500		500	470	470	490
Du	315	320	400	440		440	410	410	430
E		215

Ø	97	111	125	130	139	150	153	180	200
A	140	140		190	190	190		200	201
B	220	230		320	320	325		350	345
C
D	270	280		305	395	390		400	410
Du	210	220		245	335	330		340	350
E	140	140		190	190	190		200	201

Ø	97	111	125	130	139	150	153	180	200
A	300	300	300	300	300	300	300	380	380
Au	240	240	240	240	240	240	240	320	320
B	100	100	90	85	80	75	70	95	85
C	70	70	75	75	75	75	75	75	75
D	149	156	153	150	150	150	147	185	185

Ø	97	111	125	130	139	150	153	180	200
A			60	60	60	50	60	60	60
B			90	90	90	90	90	90	90
C			194	200	200	190	194	194	194
D			410	400	400	410	396	396	396
Du			350	340	340	350	336	336	336
E			350	340	340	355	336	336	336

Ø	97	111	125	130	139	150	153	180	200
A	75	70		75	75	85	85	85	85
B	110	120		130	130	125	125	128	128
C	210	230		245	245	260	260	248	248
D	310	330		370	370	380	380	368	368
Du	250	270		310	310	320	320	308	308
E	210	230		245	245	260	260

Ø	97	111	125	130	139	150	153	180	200
A	115	130	140	145		145	145	155	155
B	180	200	230	240		240	240	245	245
C
D	375	380	460	500		500	470	470	490
Du	315	320	400	440		440	410	410	430
E		215

Ø	97	111	125	130	139	150	153	180	200
A	140	140		190	190	190		200	201
B	220	230		320	320	325		350	345
C
D	270	280		305	395	390		400	410
Du	210	220		245	335	330		340	350
E	140	140		190	190	190		200	201

Ø	97	111	125	130	139	150	153	180	200
A	300	300	300	300	300	300	300	380	380
Au	240	240	240	240	240	240	240	320	320
B	100	100	90	85	80	75	70	95	85
C	70	70	75	75	75	75	75	75	75
D	149	156	153	150	150	150	147	185	185
