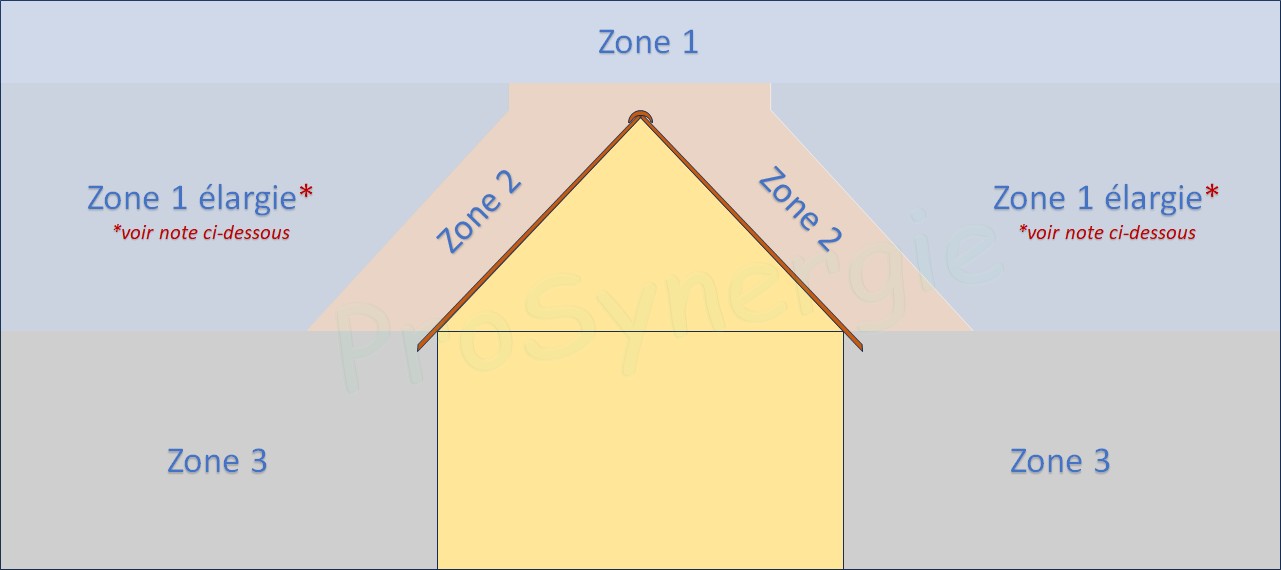

| Identification | Définition de la zone |
| Zone 1 | Zone située à une hauteur supérieure à 40 cm du faîtage |
| Zone 1 élargie | Zone située entre la zone 1 et 3, au delà de la zone de surpression (zone 2) |
| Zone 2 | Zone de surpression autour de la toiture |
| Zone 3 | Zone sous la toiture |
* Voir le paragraphe "Note concernant la Zone 1 élargie"
ATTENTION : cette disposition indiquée dans certains avis CSTB est difficilement interprétable et sujette à caution. Cette disposition ne figure pas dans le DTU 24.1. Le respect de cette disposition ne garantit pas dans tous les cas un bon tirage. Dans la mesure du possible, appliquer la règle des 40 cm au-dessus du faitage.
De manière générale, le débouché du conduit de fumée d'un poêle à bois doit se faire dans la zone 1 (ou suivant certaines conditions, dans la zone 1 élargie).
Voici les différentes règles à respecter pour le positionnement du débouché de conduit de fumée:
| Cote | Valeur |
| H1 | Hauteur au dessus du faitage : doit être > 40 cm |
| H2 | Hauteur au dessus d'un toit plat : doit être > 1,2 m |
| L | Distance des bâtiments adjacents ou obstacles majeurs : doit être > 8 m |
| C | Distance horizontale entre la toiture et l'orifice : doit être > 2,30 m. |
α (angle alpha) | Angle de la toiture par rapport à l'horizontale : un toit est considéré comme plat si alpha < 15° |
Pour information, voici l'extrait du DTU 24.1 de 2020, à ce sujet :

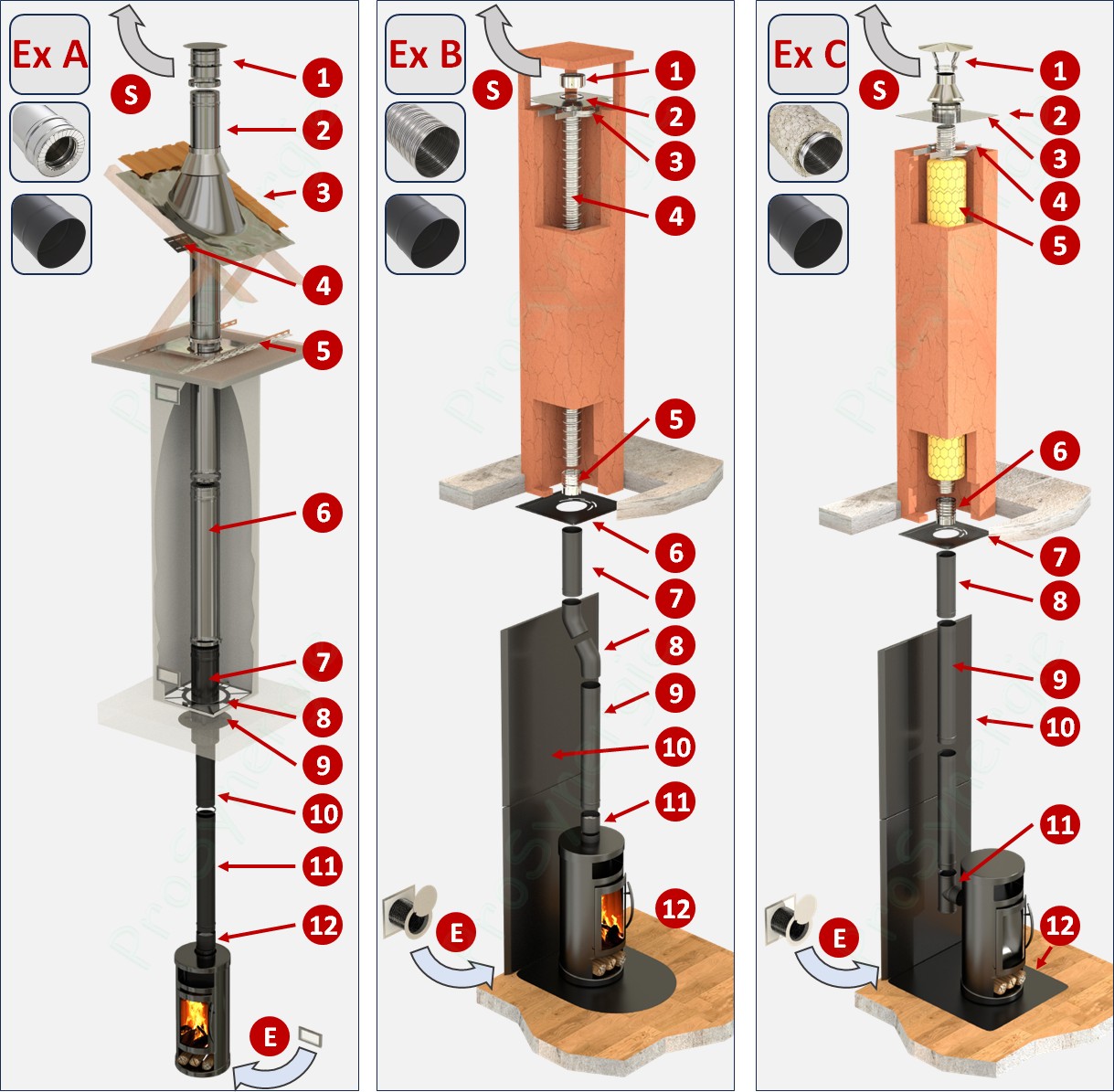

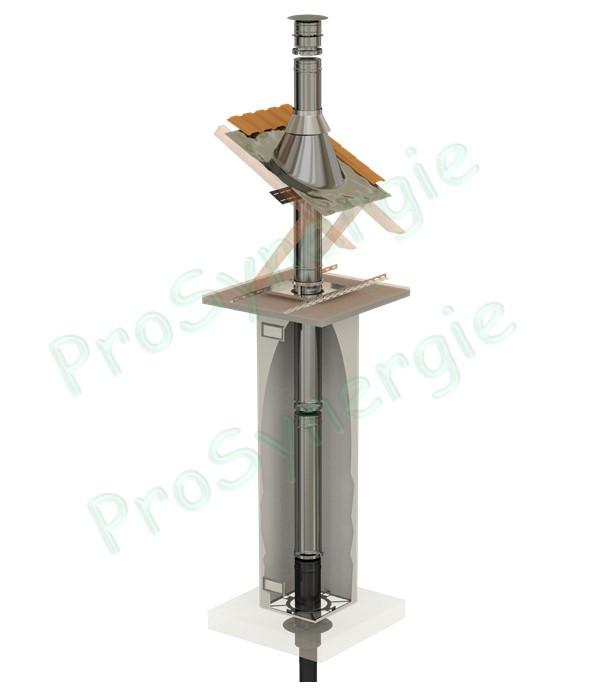

| Repère | Pièce | Information |
| 1 | Chapeau Duoten | Anti-vent (d'autres modèles existent, au choix) |
| 2 | Elément droit de Conduit Isolé Duoten | A l'extérieur, la paroi externe du conduit est en Inox (et non galva) |
| 3 | Solin Inox 30 à 45° et Collet | Différents modèles existent suivant la pente et le type de couverture |
| 4 | Support au toit galva | Elément de fixation sous couverture, orientable en fonction de la pente |
| 5 | Support plancher galva | Elément de fixation sur plancher ou solives |
| 6 | Elément droit de Conduit Isolé Duoten | A l'intéreur, la paroi externe du conduit peut être en galva |
| 7 | Plaque d'écart au feu | Matérialise l'écart au feu de 8 cm |
| 8 | Rosace de finition laqué noir Duoten | Elément de finition (au choix) |
| 9 | Conduit de finition laqué noir Duoten | Partie terminale et visible du condui isolé |
| 10 | Tuyau émaillé coulissant noir mat | Permet l'adaptation à la hauteur et le démontage |
| 11 | Tuyau émaillé noir mat | Tuyau acier émaillé pour le raccordement du poêle |
| 12 | Raccord de départ anti-bistre noir mat | Raccord femelle avec fonction anti-bistre pour raccorder le poêle |

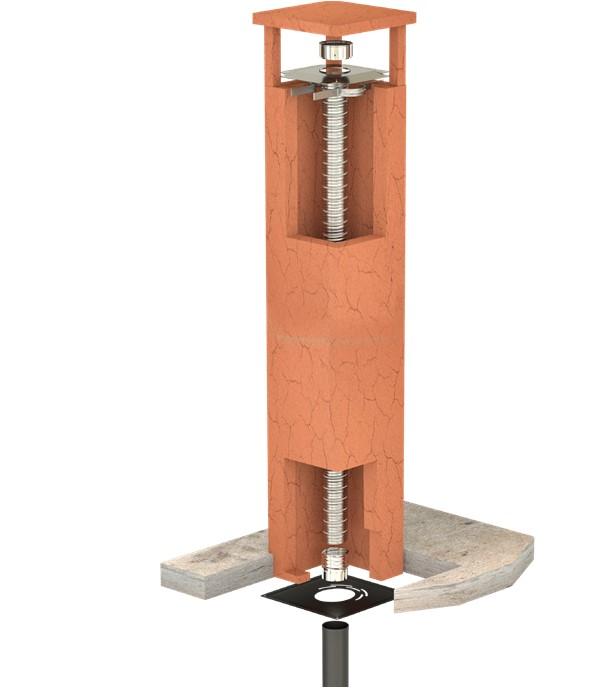

| Repère | Pièce | Information |
| 1 | Embout de finition haute | Fonction : esthétique et évite de coincer la brosse de ramonage |
| 2 | Plaque d'étancheité | Carrée ou rectangulaire |
| 3 | Colier de tubage | Fixation haute du flexible de conduit de fumée |
| 4 | Tubage flexible de conduit de fumée | En général flexible double feuillard Inox 316 (316 L / 316 L) |
| 5 | Raccord poêle-tubage | Permet le raccordement du flexible sur le conduit de raccordement |
| 6 | Plaque de propreté | Elément de finition (au choix) |
| 7 | Tuyau émaillé noir mat | |
| 8 | Coudes émaillés noir mat | Permet un dévoiement |
| 9 | Tuyau émaillé noir mat | Tuyau acier émaillé pour le raccordement du poêle |
| 10 | Raccord de départ anti-bistre noir mat | Raccord femelle avec fonction anti-bistre pour raccorder le poêle |
| 11 | Plaque de protection plancher | Plaque acier peint supportant le poêle |

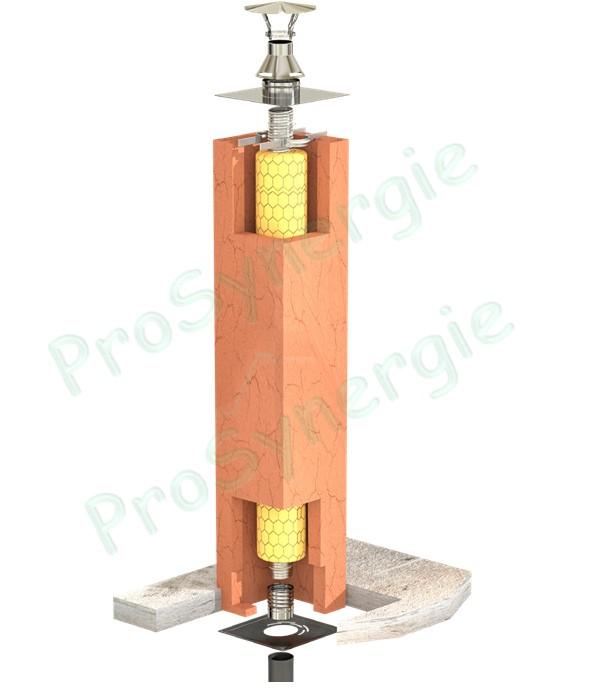

| Repère | Pièce | Information |
| 1 | Chapeau Chinois | Ou chapeau plat ou chapeau aspirateur… |
| 2 | Terminal inox à visser | Fonction : finition et élément pare-pluie |
| 3 | Plaque d'étancheité | Carrée ou rectangulaire |
| 4 | Collier de tubage | Fixation haute du flexible de conduit de fumée |
| 5 | Tubage flexible pré-isolé | Flexible Inox 316/316 pré-isolé (améliore le tirage et réduit la formation de bistre) |
| 6 | Adaptateur à visser | Permet le raccordement du flexible TEN sur le conduit de raccordement |
| 7 | Plaque de propreté | Elément de finition (modèle spécifique au raccord ci-dessus) |
| 8 | Tuyau émaillé noir mat | Tuyau acier émaillé pour le raccordement du poêle |
| 9 | Tuyau émaillé noir mat | |
| 10 | Té équerre avec tampon émaillé noir mat | Piquage femelle pour raccorder directement sur la buse du poêle |
| 11 | Plaque de protection plancher | Plaque acier peint supportant le poêle |
